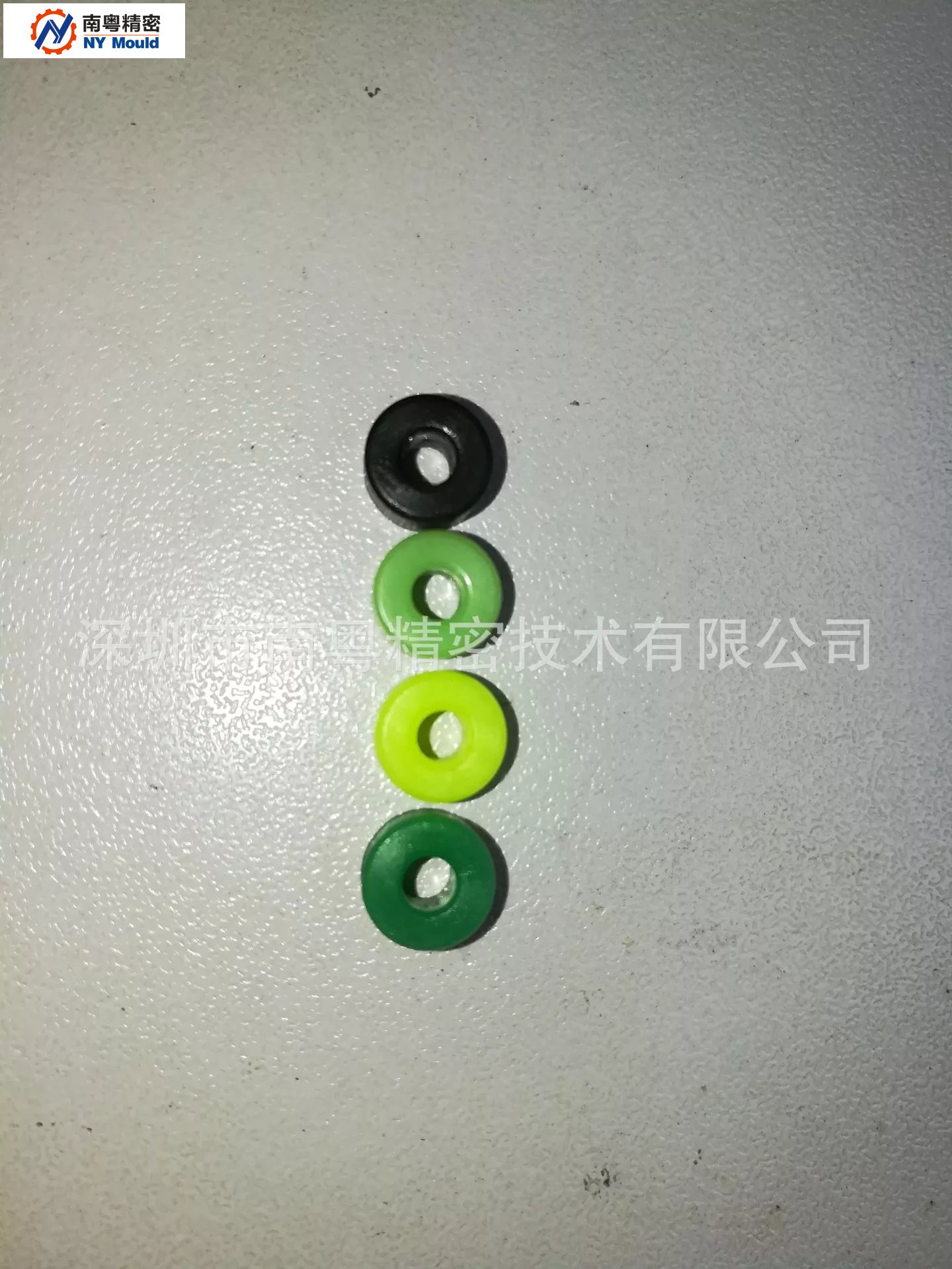

南粤精密关于pcb套环模具的导柱导套配合方法

南粤精密关于pcb套环模具的导柱导套配合方法。
在具体设计导柱导套时其思路和方法步骤如下：

1、根据工件形状，排料方式及压机的情况首先确定导柱的布置方式；

2、根据冲裁间隙的变化量，分配各部分公差，一般凸、凹模制造公差为二分之一至三分之一的变化量，导柱弯曲挠度为四分之一至五分之一的变化量，导柱导套配合间隙对冲裁间隙的改变量为二分之一至三分之一的变化量；

3、依据允许的导柱弯曲挠度及冲裁时的侧向力大小确定导柱的尺寸（主要是冲切不封闭的制件时）；

4、依据分配的配合间隙对冲裁间隙的改变量及导柱导套的布置形式确定导柱导套的最大配合间隙；

5、依据导柱导套的最大配合间隙及导柱导套的加工公差确定导柱导套的最小配合间隙；

6、依据导柱导套的最小配合间隙确定导柱导套的形位公差。

教你如何选择选择模具导柱导套配合精度的原则是一般模具导柱导套配合间隙应小于凸、凹模的间隙，并给定几种情况下应如何选择模具导柱导套的配合。这些说法尽管是对的，但却不够准确，实际应用时也难以选择。
